针对ADAS SoC高性能化的低ESL MLCC方案
- Automotive
- 2025.12.04

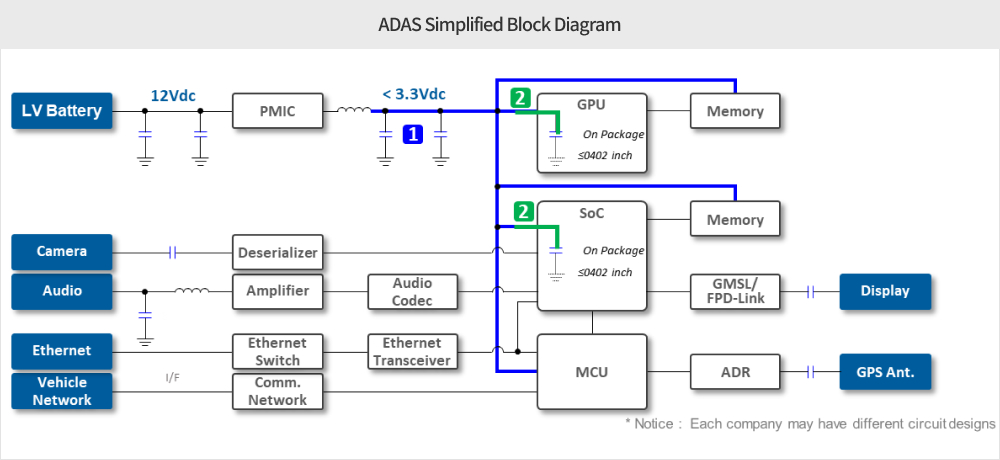

为了提升驾驶员的安全性与便利性，ADAS（高级驾驶辅助系统）技术正在不断发展。
因此，为了从摄像头、激光雷达、雷达等传感器获取并分析更多信息，ADAS SoC（系统级芯片）的性能也正在逐步提高。
SoC性能的提升导致了功耗的增加，而在高功率/高频率的环境下，为了确保SoC的稳定运行，需要使用高容量以及低ESL的MLCC。
三星电机可应用于ADAS，SoC的高容量、低ESL MLCC如下所示。
在本Technical Article中，我们将介绍第二项解决方案——低ESL MLCC。
| 1Low Frequency Decoupling | 2High Frequency Decoupling | |
|---|---|---|
| Needs |
High-Capacitance |
Low ESL Low Profile (Ultra-thin) |
| MLCCs |
0201 inch ~1㎌ 0402 inch ~2.2㎌ 0603/0805 inch ~22㎌ 1206 inch ~47㎌ 1210 inch ~220㎌ *0402 inch 10㎌ *0805 inch 47㎌ *1206 inch 100㎌ *Under Development |
0402 inch Reversed Type *0402 inch 4.3㎌ 3-Terminal *0603 inch 10㎌ 3-Terminal *Under Development |
| Samsung |
第二项解决方案：低ESL（3T）MLCC
随着ADAS的SoC性能的不断提高，在高功率/高频环境中，为确保SoC的稳定运行，不仅需要高容量，也需要具备低ESL特性的MLCC。
随着SoC Switching frequency的提升，由环路电感引起的高频噪声会增多，而MLCC通常用于抑制这类高频噪声。

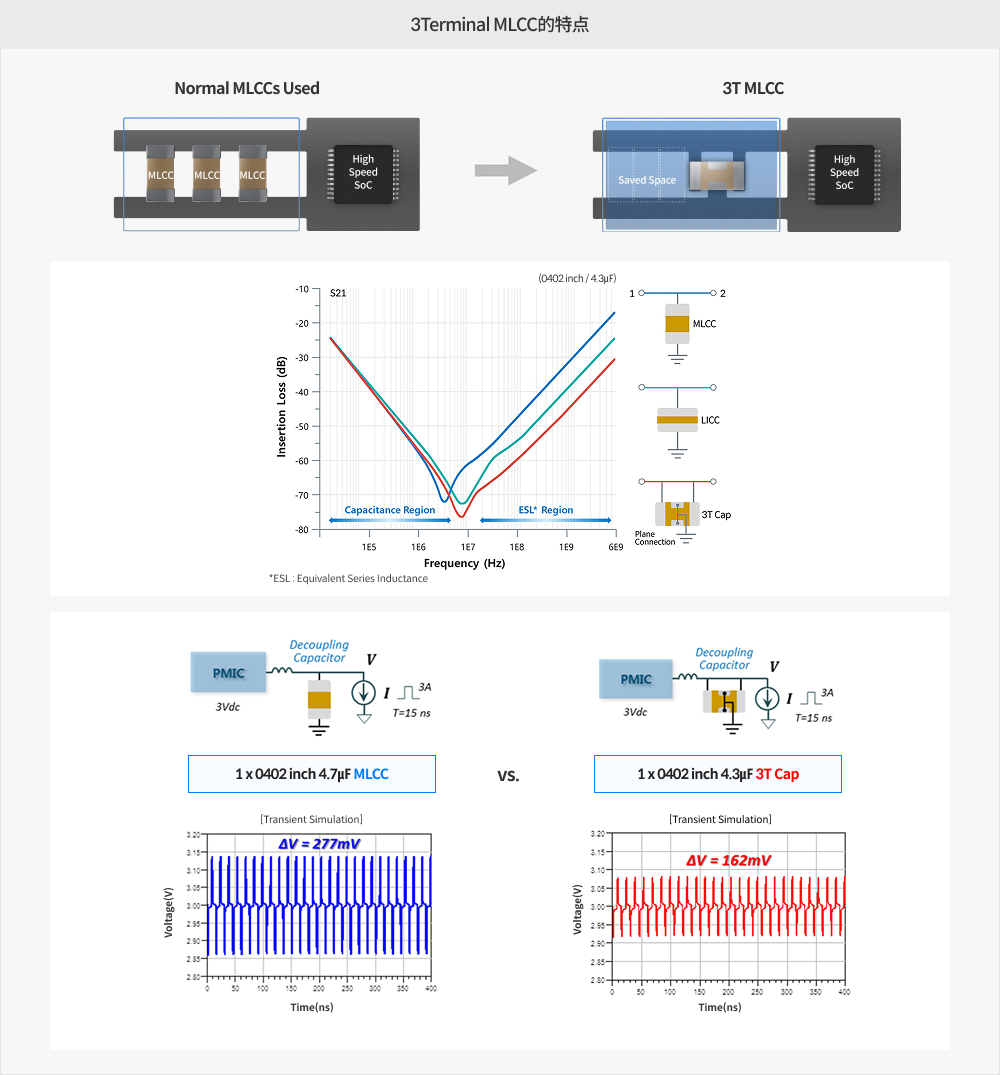

低ESL（3T）MLCC在降低高频噪声方面具有卓越的效果，与普通的MLCC相比，所需数量更少却能实现稳定的电源供应，非常适用于安装空间受限的电路。
低ESL（3T）MLCC在满足本应用所需电气特性的同时， 还能节省30%以上的空间。
| Normal MLCC | 3T MLCC | Space saving |
| 0402 inch, 1㎌ x 4pcs | 0402 inch, 4.3㎌ x 1pcs | 36% ↓ |
| Size (inch/mm) |
Related Voltage |
TCC | Capacitance | Part Number | MP Status |
|---|---|---|---|---|---|
| 0402/1005 | 4.0Vdc | X7T | 1.0㎌ | CL05Z105MR41PT# | NEW |
| 0603/1608 | 16Vdc | X7T | 1.0㎌ | CL10Z105MO66PT# | NEW |
除本次推出的新产品外，三星电机也在研发0603 inch以下超小尺寸且容量大于1㎌的3Terminal MLCC，并将持续扩充MLCC Line-up以满足市场需求。
如果想了解更详细的产品信息， 请点击这里留下您的咨询。
