IVI (In-Vehicle Infotainment)용 소형 고용량, Low ESL MLCC 제안

  • Automotive
  • 2025.08.29
Abstract
운전자가 안전하고 편리하게 주행할 수 있도록 돕는 ADAS (Advanced Driver Assistance System) 및 자율주행 기술이 빠르게 발전함에 따라 차량용 인포테인먼트 IVI (In-Vehicle Infotainment)도 빠르게 성장하고 있습니다.
IVI는 차량 상태, 도로 안내 등 주행 관련 정보는 물론 사용자를 위한 엔터테인먼트용 Display의 확장과 통합, 각종 사물과의 통신 연계 (V2X : Vehicle to Everything) 등 운전자 편의를 위한 다양한 기능과 시스템 융합이 확산되는 추세입니다.
이에, 차량 내 고해상도 디스플레이와 통신 모듈 채용이 증가함에 따라, 시스템의 안정적인 동작을 위해서는 프로세서의 빠른 연산 속도, 높은 그래픽 성능과 신뢰성이 요구됩니다.
삼성전기는 본 Application을 위한 소형 사이즈, 고용량, Low ESL MLCC 라인업을 지속 확대, 공급 중에 있습니다.

기술 Trend

IVI (In-Vehicle Infotainment) 기술은 ①단순 주행, 차량 상태 정보 전달에서 운전자/동승자에게 다양한 편의와 여가 기능을 제공하는 디스플레이로의 확장 및 ②통신 연계를 강화하는 V2X Connectivity 형태로 발전하고 있습니다.






Set 솔루션 & MLCC 요구사항


1) Display 확장

고해상도 다중 디스플레이
- 해상도 8K, 최대 8개 화면

2) 통신 연결

네트워크 연결 & 차량 운행 정보
- V2X, emergency Call, Wi-Fi, BT



⇓





　∙ 다수의 디스플레이 제어

　∙ 많은 그래픽 Data의 빠른 연산 처리
　∙ 운전자 상태 감지 및 음성 인식 처리
　∙ 다양한 통신 방식 지원
　→ 프로세서의 고성능화로 인한 MLCC 특성 중요!

　소형화 & 고신뢰성

　- 소형/고용량 MLCC
　- Low ESL MLCC

IVI Application에 적용 가능한 삼성전기 MLCC를 제안합니다.

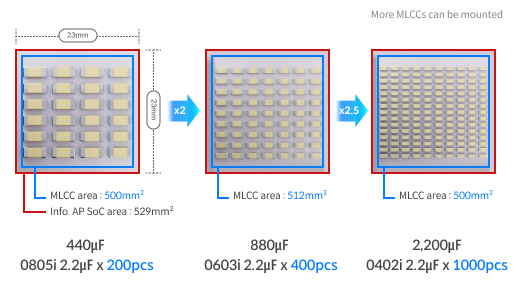

- 소형화 : 동일 면적에 더 많은 MLCC 실장 가능

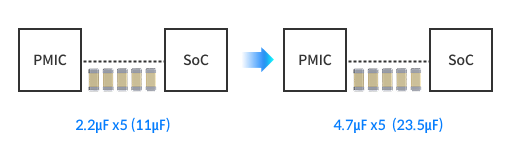

- 고용량 : 급격한 전류 변화에도 안정적인 전원 공급 가능
⇒ 안정적인 SoC 구동 !

Head-unit, IVI DCU (Domain Control Unit), Display Module MLCC 제안의 세부 적용에 대한 정보를 제공합니다.

적용 Set

MLCC 제안

세부 적용

Head-unit,



IVI DCU

(Domain

Control

Unit),



Display

Module

소형화



고용량





X6S, X5R, C0G Series (AEC-Q200 Qualified, for Infotainment)



X6S Infotainment

      Mass Production
X6S 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

020125V

25V

25V

10V

6.3V

10V












0402







25V

16V

25V

16V

6.3V











X5R Infotainment

      Mass Production
X5R 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

020125V

25V

35V

10V

6.3V

16V












0402







25V

25V

25V

25V

10V











C0G Infotainment

      Mass Production
C0G 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(inch)

10pF

22pF

47pF

100pF

220pF

470pF

1nF

2.2nF

4.7nF

10nF

22nF

33nF

020150V

50V



100V















0402

100V

100V

100V

100V

50V

50V

50V











*The products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.


Low ESL (Reverse Type, 3-Terminal) MLCC
: SoC의 고성능화는 전류 증가와 스위칭 주파수 상승으로 인해 전원 노이즈 억제가 필요

High Performance SoC 모듈 제안의 세부 적용에 대한 정보를 제공합니다.

적용 Set

MLCC 제안

세부 적용

High

Performance

SoC

모듈

Low ESL

High Frequency Noise 발생

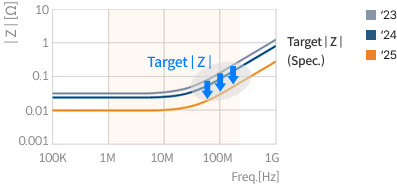

SoC Target impedance

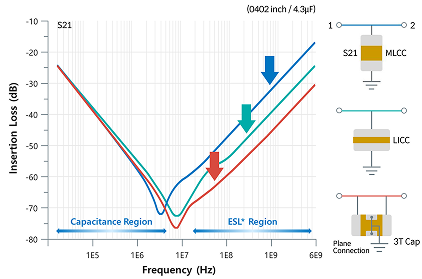

→ Low ESL (Reverse Type 또는 3T) 제품 사용시 ESL 영역의 임피던스 억제!





Low ESL MLCC Lineup



Reverse (Low ESL)

      Mass Production        Under Development
Reverse (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(inch/mm)

Max T

47nF

1㎌

2.2㎌

Reverse



0204/0510

0.22mm



2.5V (X7T)

2.5V (X7T)

0.30mm

 50V (X7R)





0.53mm



 4V (X7T)





3T (Low ESL)

      Mass Production        Under Development
3T (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(inch/mm)

Max T

1㎌

4.3㎌

10㎌

3T



0402/1005

0.50mm

4V (X7T)

2.5V (X7T)


0603/1608

0.70mm

6.3/10/16V (X7T)





1.35mm





4V (X7T)



삼성전기 소형 고용량, Low ESL MLCC 제안
앞서 기술한 바와 같이, 차량용 인포테인먼트 IC의 고성능화에 따른 안정적인 전원 구동을 위해 MLCC의 소형화 및 정전 용량의 확대와 함께 높은 신뢰성이 요구됩니다.
삼성전기의 독자적인 세라믹 및 전극 재료의 미립화와 초정밀 적층 공법을 적용한 IVI용 소형, 고용량, Low ESL MLCC 라인업을 소개합니다.

CL03C220JB31IN#,CL03A105MOR1IN#,CL03X105MPR1IN#,CL05C102JB51IN#,CL05A475MPQ1IN#,CL05X475MQQ1IN#, CLL5Z225MS21PN#, CLL5Z105MR41PN#, CL05Z105MR41PT# 제품의 Category, Size, Capacitance, TCC, Rated Voltage, Data Sheet, Sample의 정보를 제공합니다.

Category

Samsung

Size

(inch/mm)

Capacitance

TCC

Rated

Voltage

Data

Sheet

Sample

InfortainmentCL03C220JB31IN#

0201/0603

22pF

C0G

50Vdc

↓

Available

CL03A105MOR1IN#

0201/0603

1㎌

X5R

16Vdc

↓

Available

CL03X105MPR1IN#

0201/0603

1㎌

X6S

10Vdc

↓

Available

CL05C102JB51IN#

0402/1005

1nF

C0G

50Vdc

↓

Available

CL05A475MPQ1IN#

0402/1005

4.7㎌

X5R

10Vdc

↓

Available

CL05X475MQQ1IN#

0402/1005

4.7㎌

X6S

6.3Vdc

↓

Available

 Low ESL

(Reverse)

CLL5Z225MS21PN#

0204/0510

2.2㎌

X7T

2.5Vdc

↓

Available

CLL5Z105MR41PN#

0204/0510

1.0㎌

​X7T

4.0Vdc

↓

Available

Low ESL

(3T)

CL05Z105MR41PT#

0402/1005

1.0㎌

X7T

4.0Vdc

↓

Available

*Infotainment products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.



더 자세한 내용은 여기를 클릭해서 문의하시면 안내해 드리겠습니다.
