IVI (In-Vehicle Infotainment) 向け小型高容量・Low ESL MLCCのご提案

  • Automotive
  • 2025.08.29
Abstract
運転者が安全かつ便利な走行ができるよう支援するADAS（Advanced Driver Assistance Systems）および自動運転技術の急速な進展に伴い、車載インフォテインメント IVI（In-Vehicle Infotainment）も急成長を遂げています。
IVI は、車両状態や道路案内などの走行関連情報に加え、使用者のためのエンターテインメント用 Display の拡張と統合、各種事物との通信連携（V2X：Vehicle-to-Everything）など、運転者の利便性向上を目的とした多様な機能とシステム融合が拡大する傾向にあります。
尚、車内での高解像度ディスプレイと通信モジュールの採用増加によって、システムの安定的な動作のためにはプロセッサの高速演算能力、高いグラフィック性能と信頼性が求められます。
サムスン電機は本Application向けに、小型サイズ・高容量・Low ESL MLCCのラインアップを継続的に拡大・供給しています。

技術 Trend

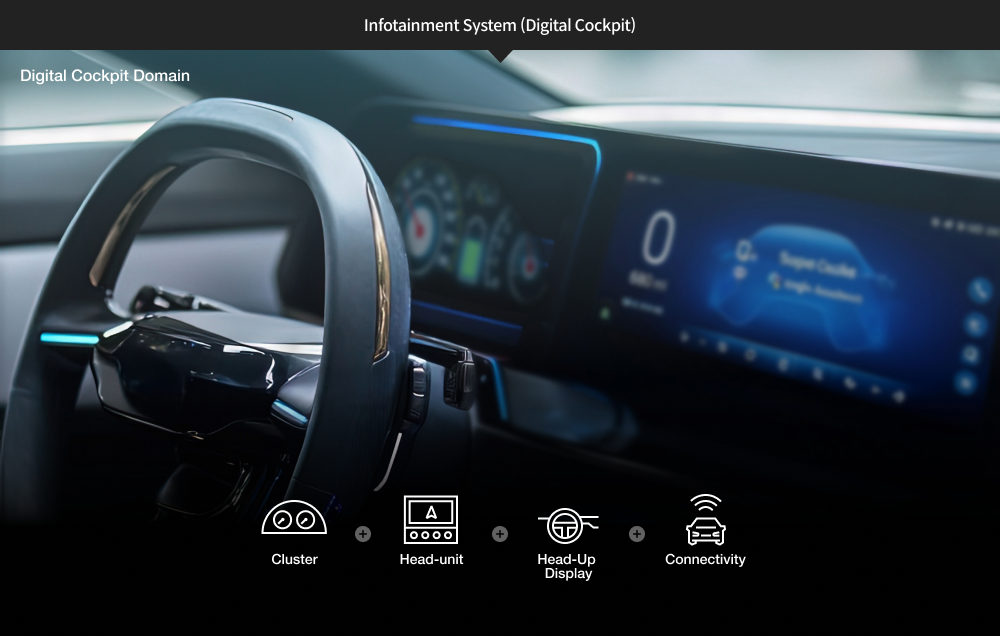

IVI（In-Vehicle Infotainment）技術は ① 単純な走行・車両状態情報伝達から、運転者／同乗者に多様な利便性および余暇機能を提供するディスプレイへの拡張および ② 通信連携を強化するV2X Connectivity形態へ発展しています。





Setソリューション＆MLCC要求事項


1) Display拡張
高解像度マルチディスプレイ
- 解像度8k、最大8画面

2) 通信連携
ネットワーク接続＆車両運行情報
- V2X, emergency Call, Wi-Fi, BT



⇓





　∙ 多数のディスプレイ制御

　∙ 大量のグラフィックデータの高速演算処理
　∙ 運転者状態の検知および音声認識処理
　∙ 多様な通信方式支援
　→ プロセッサの高性能化による MLCC 特性が重要！

　小型化 & 高信頼性
　- 小型・高容量 MLCC
　- Low ESL MLCC



IVI Applicationに適用可能なサムスン電機MLCCをご提案します。

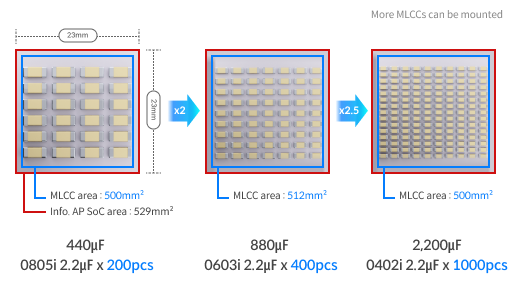

- 小型化：同一面積により多くのMLCC実装が可能

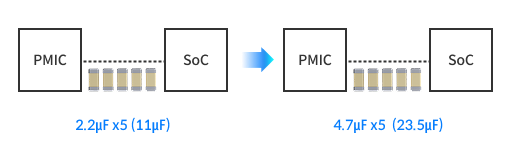

- 高容量：急激な電流変動にも安定した電源供給可能
⇒ 安定的な SoC 駆動！



Head-unit, IVI DCU (Domain Control Unit), Display Module MLCC 제안의 세부 적용에 대한 정보를 제공합니다.

適用 Set

MLCC 提案

詳細適用

Head-unit,



IVI DCU

(Domain

Control

Unit),



Display

Module

小型化



高容量





X6S, X5R, C0G Series (AEC-Q200 Qualified, for Infotainment)



X6S Infotainment

      Mass Production
X6S 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(mm)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

060325V

25V

25V

10V

6.3V

10V












1005







25V

16V

25V

16V

6.3V











X5R Infotainment

      Mass Production
X5R 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(mm)

1nF

10nF

100nF

220nF

470nF

1㎌

2.2㎌

4.7㎌

10㎌

22㎌

47㎌

100㎌

060325V

25V

35V

10V

6.3V

16V












1005







25V

25V

25V

25V

10V











C0G Infotainment

      Mass Production
C0G 0201, 0402 inch Mass Production 정보를 제공합니다.

Size

(mm)

10pF

22pF

47pF

100pF

220pF

470pF

1nF

2.2nF

4.7nF

10nF

22nF

33nF

060350V

50V



100V















1005

100V

100V

100V

100V

50V

50V

50V











*The products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.


Low ESL (Reverse Type, 3-Terminal) MLCC
: SoC の高性能化は電流増加とスイッチング周波数上昇により電源ノイズ抑制が必要

High Performance SoC 모듈 제안의 세부 적용에 대한 정보를 제공합니다.

適用 Set

MLCC 提案

詳細適用

High

Performance

SoC

Low ESL

高周波ノイズ発生

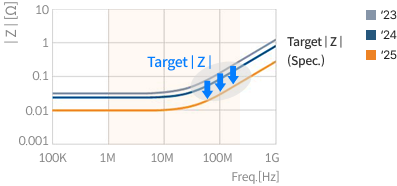

SoC 目標インピーダンス

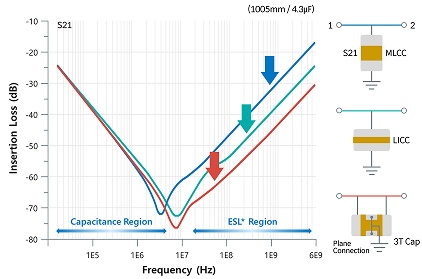

→ Low ESL（Reverse Type もしくは 3T）製品使用時の ESL 領域のインピーダンス抑制！




Low ESL MLCC Lineup



Reverse (Low ESL)

      Mass Production        Under Development
Reverse (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(mm/inch)

Max T

47nF

1㎌

2.2㎌

Reverse



0510/0204

0.22mm



2.5V (X7T)

2.5V (X7T)

0.30mm

 50V (X7R)





0.53mm



 4V (X7T)





3T (Low ESL)

      Mass Production        Under Development
3T (Low ESL)의 Mass Production 및 Under Development 정보를 제공합니다.

Type

Size

(mm/inch)

Max T

1㎌

4.3㎌

10㎌

3T



1005/0402

0.50mm

4V (X7T)

2.5V (X7T)


1608/0603

0.70mm

6.3/10/16V (X7T)





1.35mm





4V (X7T)



サムスン電機 小型高容量・Low ESL MLCCのご提案
前述のとおり、車載インフォテインメント IC の高性能化に伴い、安定的な電源駆動のために MLCC の小型化および静電容量拡大とともに高い信頼性が求められます。
サムスン電機の独自的なセラミック・電極材料の微粒化と超精密積層工法を適用した IVI 向け小型・高容量・Low ESL MLCC ラインアップをご紹介します。

CL03C220JB31IN#,CL03A105MOR1IN#,CL03X105MPR1IN#,CL05C102JB51IN#,CL05A475MPQ1IN#,CL05X475MQQ1IN#, CLL5Z225MS21PN#, CLL5Z105MR41PN#, CL05Z105MR41PT# 제품의 Category, Size, Capacitance, TCC, Rated Voltage, Data Sheet, Sample의 정보를 제공합니다.

Category

Samsung

Size

(mm/inch)

Capacitance

TCC

Rated

Voltage

Data

Sheet

Sample

InfortainmentCL03C220JB31IN#

0603/0201

22pF

C0G

50Vdc

↓

Available

CL03A105MOR1IN#

0603/0201

1㎌

X5R

16Vdc

↓

Available

CL03X105MPR1IN#

0603/0201

1㎌

X6S

10Vdc

↓

Available

CL05C102JB51IN#

1005/0402

1nF

C0G

50Vdc

↓

Available

CL05A475MPQ1IN#

1005/0402

4.7㎌

X5R

10Vdc

↓

Available

CL05X475MQQ1IN#

1005/0402

4.7㎌

X6S

6.3Vdc

↓

Available

 Low ESL

(Reverse)

CLL5Z225MS21PN#

0510/0204

2.2㎌

X7T

2.5Vdc

↓

Available

CLL5Z105MR41PN#

0510/0204

1.0㎌

​X7T

4.0Vdc

↓

Available

Low ESL

(3T)

CL05Z105MR41PT#

1005/0402

1.0㎌

X7T

4.0Vdc

↓

Available

*Infotainment products are AEC-Q200 certified automotive-grade MLCCs designed specifically for IVI(In-Vehicle Infotainment) applications.



より詳しい内容は、 こちらをクリックしお問い合わせ頂きましたらご案内致します。
